株式会社クラコ/厨房防災機器/ダブルチェックLL型式選定表

株式会社クラコ

クラコの技術は「やさしさ」から生まれます。

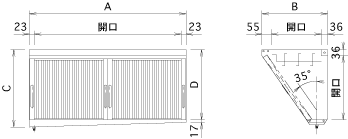

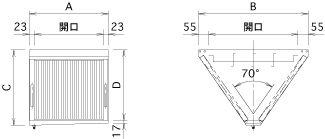

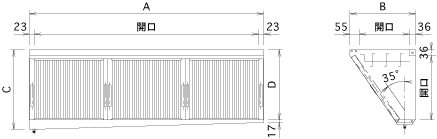

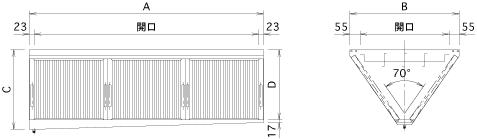

型　式	本体寸法（mm）				適用フィルタ		圧損・風量特性（/h）			最適ハイガード型式
型　式	A	B	C	D	型　式	枚数	15Pa	20Pa	25Pa	最適ハイガード型式
LL-50	506	704	486	453	LK-50	2	1560	1800	2028	HGL-4030
LL-40	506	590	404	371	LK-40	2	1224	1404	1584	HGL-3030
LL-30	506	476	322	289	LK-30	2	876	1008	1140	HGL-3025
LL-25	506	418	281	248	LK-25	2	708	816	924	HGL-3020
LL-3000	306	476	322	289	LK-3000	2	480	552	624	HGL-2020

　

型　式	本体寸法（mm）				適用フィルタ		圧損・風量特性（/h）			最適ハイガード型式
型　式	A	B	C	D	型　式	枚数	15Pa	20Pa	25Pa	最適ハイガード型式
LL-502	1006	704	502	453	LK-50	4	3120	3600	4056	HGL-5040
LL-402	1006	590	420	371	LK-40	4	2448	2808	3168	HGL-4040
LL-302	1006	476	338	289	LK-30	4	1752	2016	2280	HGL-4030
LL-252	1006	418	297	248	LK-25	4	1416	1632	1848	HGL-5020
LL-3002	606	476	322	289	LK-3000	4	960	1104	1248	HGL-3025

　

型　式	本体寸法（mm）				適用フィルタ		圧損・風量特性（/h）			最適ハイガード型式
型　式	A	B	C	D	型　式	枚数	15Pa	20Pa	25Pa	最適ハイガード型式
LL-503	1506	704	518	453	LK-50	6	4680	5400	6084	HGL-6050
LL-403	1506	590	436	371	LK-40	6	3672	4212	4752	HGL-6040
LL-303	1506	476	354	289	LK-30	6	2628	3024	3420	HGL-6030
LL-253	1506	418	313	248	LK-25	6	2124	2448	2772	HGL-6020
LL-3003	906	476	338	289	LK-3000	6	1440	1656	1872	HGL-4030

※各機種とも圧力損失が15～25Paの範囲で選定すると、グリスフィルタの能力が最も高くなります。
※ダブルチェックは、組合わせにより４連体以上も可能です。お問い合せください。

型　式	本体寸法（mm）				適用フィルタ		圧損・風量特性（/h）			最適ハイガード型式
型　式	A	B	C	D	型　式	枚数	15Pa	20Pa	25Pa	上ダクト	横ダクト
LL-50H	506	422	486	453	LK-50	1	780	900	1014	HGL-3025	HGL-3025
LL-40H	506	365	404	371	LK-40	1	612	702	792	HGL-3020	HGL-3020
LL-30H	506	308	322	289	LK-30	1	438	504	570	HGL-3015	HGL-3015
LL-25H	506	279	281	248	LK-25	1	354	408	462	HGL-2015	HGL-2015
LL-3000H	306	308	322	289	LK-3000	1	240	276	312	HGL-1515	HGL-1515

　

型　式	本体寸法（mm）				適用フィルタ		圧損・風量特性（/h）			最適ハイガード型式
型　式	A	B	C	D	型　式	枚数	15Pa	20Pa	25Pa	上ダクト	横ダクト
LL-502H	1006	422	502	453	LK-50	2	1560	1800	2028	HGL-5025	HGL-4030
LL-402H	1006	365	420	371	LK-40	2	1224	1404	1584	HGL-5020	HGL-4025
LL-302H	1006	308	338	289	LK-30	2	876	1008	1140	HGL-5015	HGL-5015
LL-252H	1006	279	297	248	LK-25	2	708	816	924	HGL-4015	HGL-4015
LL-3002H	606	308	322	289	LK-3000	2	480	552	624	HGL-3015	HGL-3015

　

型　式	本体寸法（mm）				適用フィルタ		圧損・風量特性（/h）			最適ハイガード型式
型　式	A	B	C	D	型　式	枚数	15Pa	20Pa	25Pa	上ダクト	横ダクト
LL-503H	1506	422	518	453	LK-50	3	2340	2700	3042	HGL-6025	HGL-5030
LL-403H	1506	365	436	371	LK-40	3	1836	2106	2376	HGL-6020	HGL-5025
LL-303H	1506	308	354	289	LK-30	3	1314	1512	1710	HGL-6015	HGL-6015
LL-253H	1506	279	313	248	LK-25	3	1062	1224	1386	HGL-5015	HGL-5015
LL-3003H	906	308	338	289	LK-3000	3	720	828	936	HGL-4015	HGL-4015

※各機種とも圧力損失が15～25Paの範囲で選定すると、グリスフィルタの能力が最も高くなります。
※ダブルチェックは、組合わせにより４連体以上も可能です。お問い合せください。

各機種とも圧力損失が15～25Paの範囲で選定すると、グリスフィルタの能力が最も高くなります。

型　式	寸法（mm）			有効面積（）	面風速（m/s）	1.07	1.23	1.39	1.51	1.63
型　式	H	W	T	有効面積（）	圧力損失（Pa）	15	20	25	30	35
LK-50	500	500	30	0.2024	風　量（/h）	780	900	1014	1102	1190
LK-40	400	500	30	0.1584		612	702	792	861	929
LK-30	300	500	30	0.1144		438	504	570	622	671
LK-25	250	500	30	0.0924		354	408	462	502	542
LK-3000	300	300	30	0.0624		240	276	312	339	366

V＝3600×（0.9×2）×0.5＝3240（

/ｈ）

　

燃料の名称	発熱量	理論廃ガス量
都市ガス	－	0.93/kW・h （0.00108/kcal）
LPガス	50.2MJ/kg （12,000kcal/kg）	0.93/kW・h （0.00108/kcal）
灯油	43.1MJ/kg （10,300kcal/kg）	12.1/kg

旧建設省告示第1403号　平成12年5月30日

　

【例】	消費熱量：75kW（64,500kcal/h）使用ガス：都市ガスの場合
	V＝40×0.93×75＝2790/h （V＝40×0.00108×64,500＝2790/h）
